产品概述
|

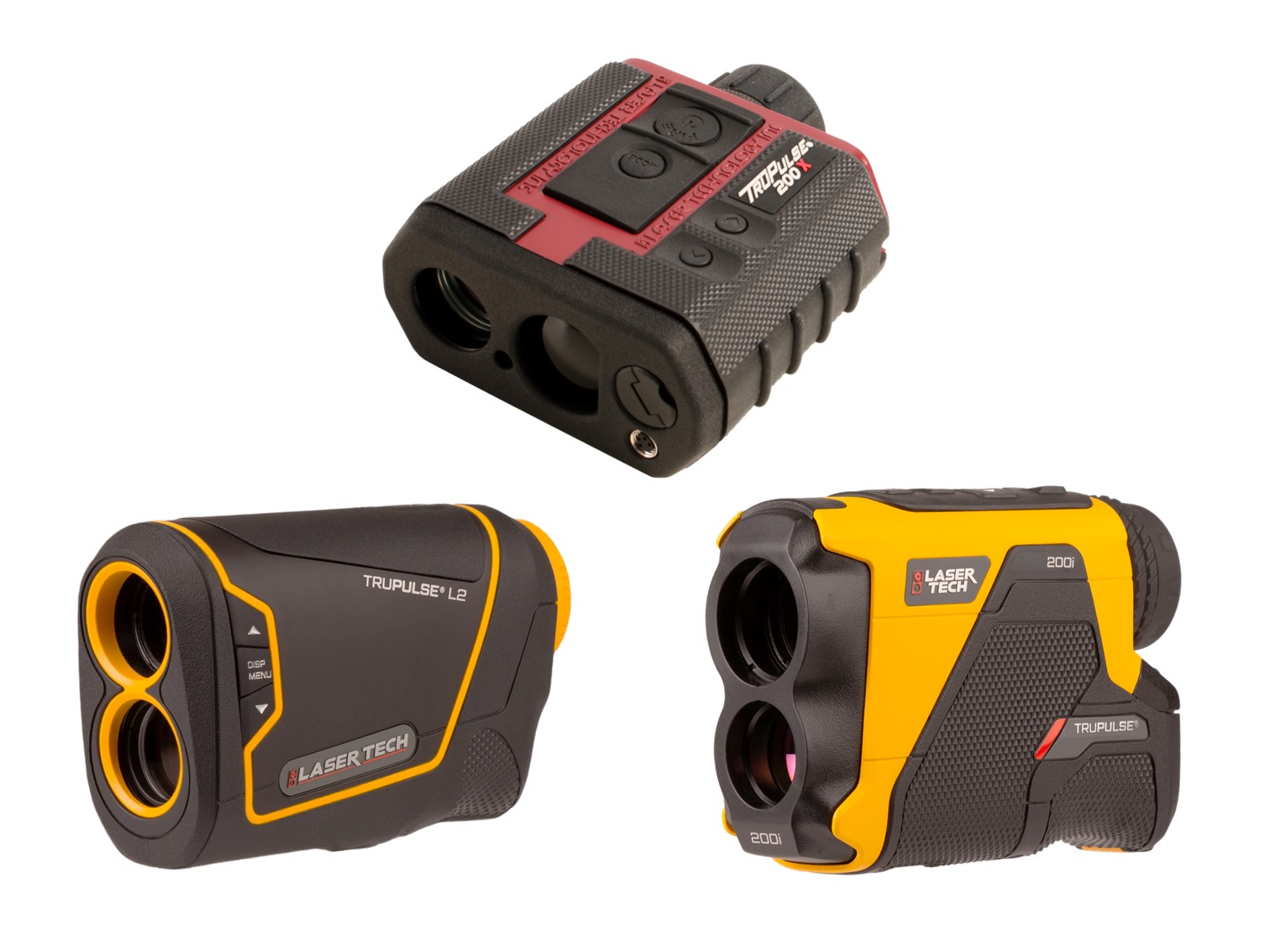

图柏斯产品概述
图柏斯系列测距测高仪是激光测量技术领域中的领导者：美国激光技术公司（LTI）主推的测量产品，性能远超同类“激光测距仪”。图柏斯系列主要包括认为二维测量仪器TruPulse200系列及三维测量仪器TruPulse360系列产品。
|
|
|
|
|
|

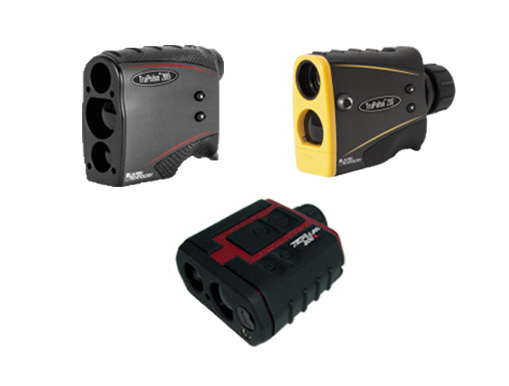

二维测量仪

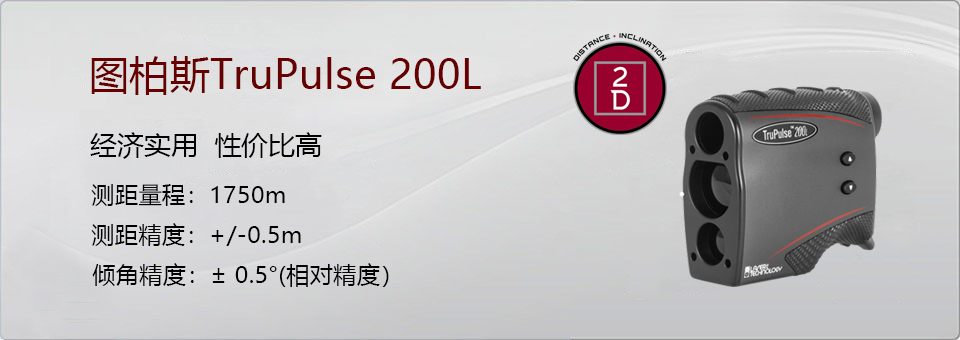

图柏斯TruPulse200系列产品集测距传感器、倾斜角传感器于一体，可单点测距测角、二点测高、三点测高、垂直向二维测跨距；产品系列包含200X、200、200L三个型号，涵盖了高中低三个配置档次，其中图柏斯TruPulse200L亚米级精度，价格更优，量程更远，最大量程达1750m；图柏斯TruPulse 200亚米级精度，精度、量程、测量功能综合性能高，标配蓝牙，最具性价比；图柏斯TruPulse 200X的测距量程1900m、±4cm的测距精度、±0.1°的测角精度，遥遥领先于市场上同类产品，且IP55防护等级、明亮红色LED显示等设计更能满足各种环境需求。
|
|
三维测量仪
图柏斯TruPulse360系列产品集测距传感器，三轴倾角传感器，三轴电子罗盘于一体，相当于一款亚米级精度的手持式全站仪，使用了LTI独家TruVector360三轴电子罗经技术,无论以任意姿态进行测量，均可获得精确的倾角和方位角值。涵盖了图柏斯TruPulse200系列的所有测量功能外，还能测方位、空间任意两目标点测跨距，是市场上功能最为强大的手持激光测距仪器, 其型号包括：360、360R。360R其 IP56的防护等级更适应严酷的野外测量环境。
|
|
|
|
|
|

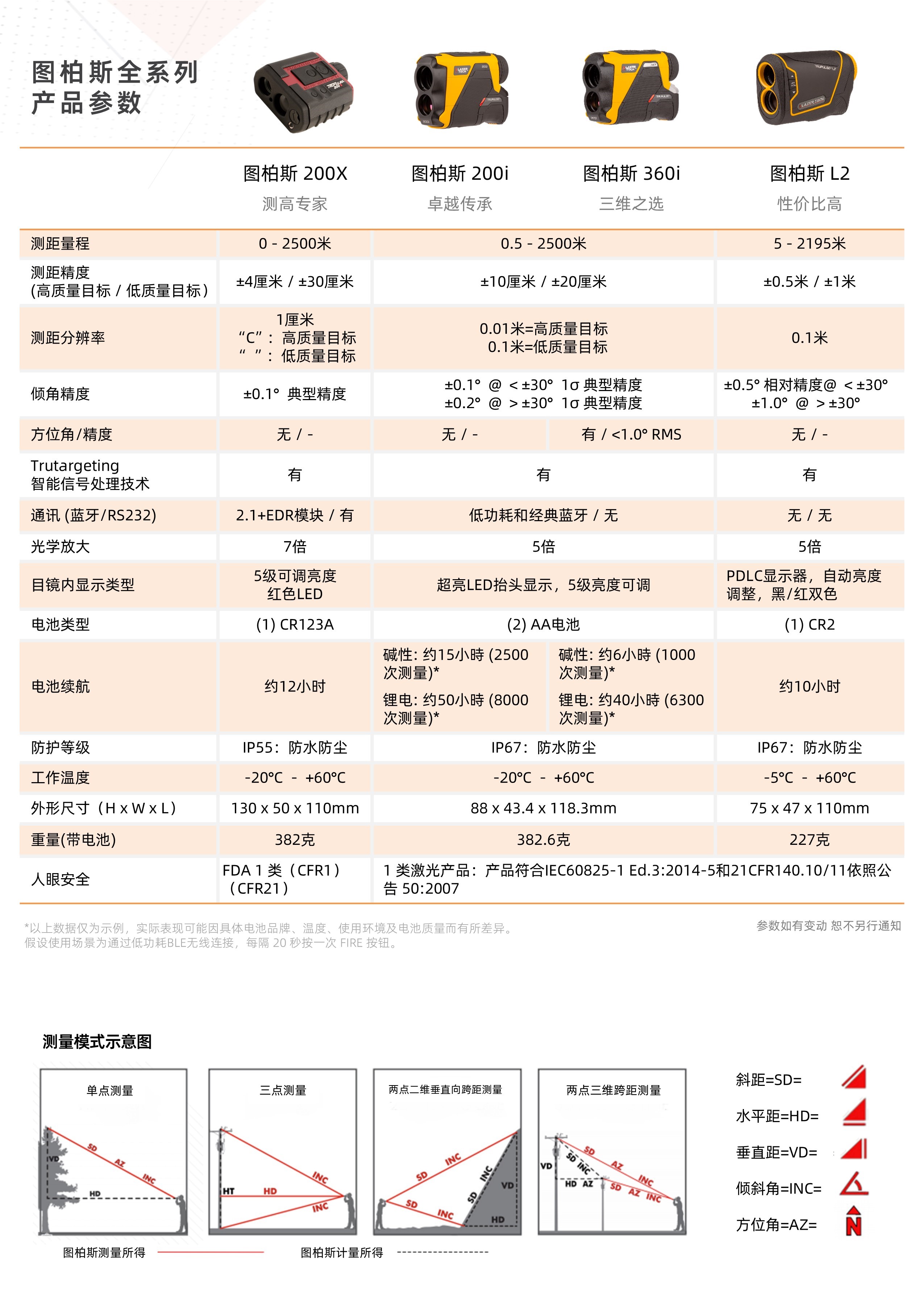

图柏斯TruPulse200系列规格参数
|
图柏斯TruPulse®200 系列规格参数对照
|
|
|
|
|
|
|
型 号
|
TruPulse200L
图柏斯®200L
|
TruPulse200
图柏斯®200
|
TruPulse200X
图柏斯®200X
|
|
TruVector三轴电子罗经技术测量方位角
|
无
|
无
|
无
|
|
自动解算两目标点间斜距、水平距、垂直距和倾斜角
|
二维空间
|
二维空间
|
二维空间
|
|
测距精度(高质反射目标）
|
±50cm
|
±20cm
|
±4cm
|
测距精度(弱反射目标）
|
±100cm
|
±100cm
|
±30cm
|
|
最大测距（反射性目标）
|
1750m
|
2000m
|
2500m
|
|
最大测距（非反射性目标）
|
1750m
|
1000m
|
1900m
|
|
倾斜角精度
|
± 0.5°（相对精度）
|
± 0.25°
|
± 0.1°
|
|
RS232 串口通讯
|
无
|
有
|
有
|
|
蓝牙通讯
|
无
|
标配蓝牙
|
标配蓝牙
|
|
光学放大/内置显示器类型
|
4倍光学放大/LCD液晶显示
|
7倍光学放大/LCD液晶显示
|
7倍光学放大/LED显示
|
|
视野
|
131m@915m处
|
100m@915m处
|
100m@915m处
|
|
电池类型（可连续工作8小时）
|
（1)CR123A
|
（2)AA或(1)CRV3
|
（1)CR123A
|
|
防水/防护等级
|
IP54
|
IP54
|
IP55
|
|
工作温度
|
-20～60°C
|
-20～60°C
|
-20～60°C
|
|
尺寸
|
11.5×10×5
cm
|
12×5×9
cm
|
13×5×11 cm
|
|
重量
|
220 g
|
285g
|
382g
|

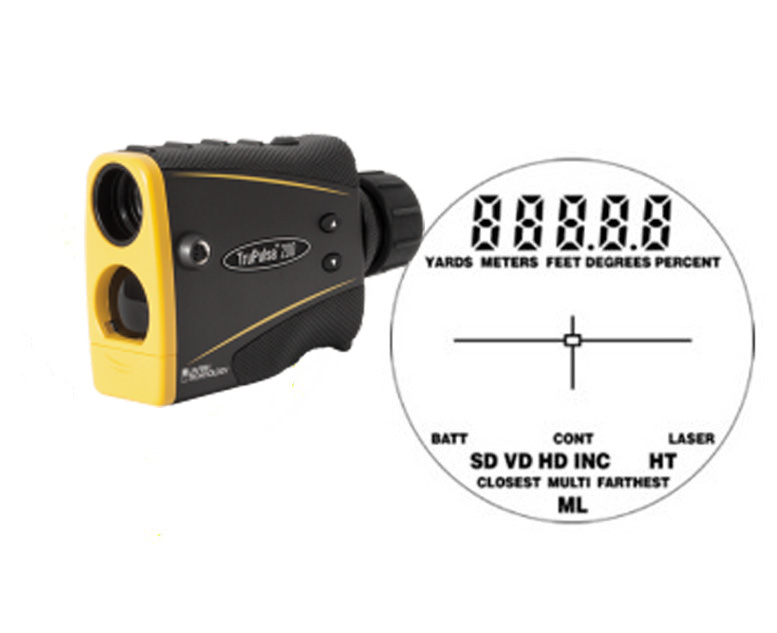

图柏斯TruPulse200
|
图柏斯TruPulse200激光测距测高仪——知名畅销，使用广泛
|
-
测距量程0-1000 m，精度 ±20 cm， 倾角量程 ± 90°，精度 ± 0.25°。
-
7倍光学放大，内置透明高清 LCD 显示屏，测量视线清析，读数简单直观。
-
单点测直线距(SD)/水平距(HD)/垂直距(VD)/倾角(INC或坡度百分比)、两点二维垂直向测跨距(ML)、 三点测高度(HT)。
-
一次测量，可以同时得到直线距/水平距/垂直距/倾角 (或坡度百分比)等参数值。
-
先进的TruTargeting智能信号处理技术，瞬时反馈不同质量目标测量数据的精度等级。
具有标准、连续、近距、远距、过滤等五种目标模式，排除环境干扰，准确测得既定目标。
-
标配蓝牙和RS232通讯接口，数据可实时传输至Tablet、PDA、PC、GPS等设备。
-
2年原厂保修服务。
|
|
|
|
图柏斯 TruPulse200的性能特征：
|
-

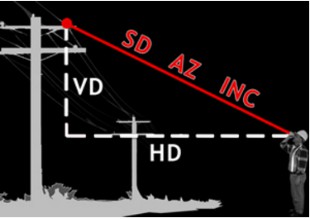

可进行单点测斜距(SD) 、水平距(HD)、倾角(INC)、垂直距(VD)，两点测二维垂直向跨距 （2D ML）、三点测高(HT)等功能操作。
-
二维两点垂直向跨距测量 （2D ML）: 可直接测量垂直向两目标之间的直线距离(SD)/水平距(HD)/垂直 距(VD)/倾斜角(INC)(或坡度)等参数。
|

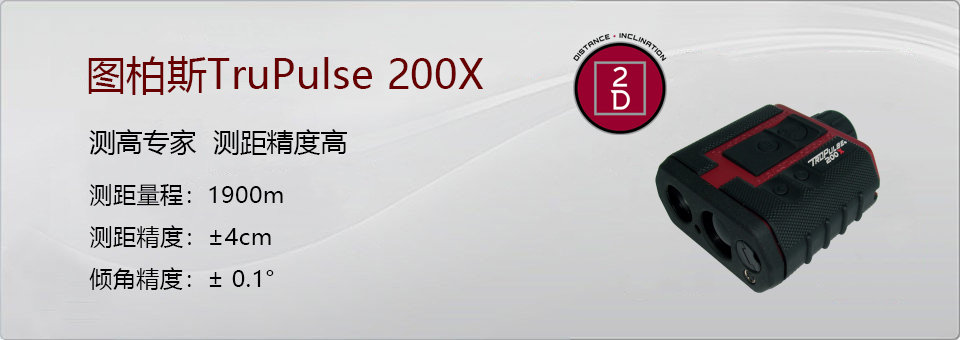

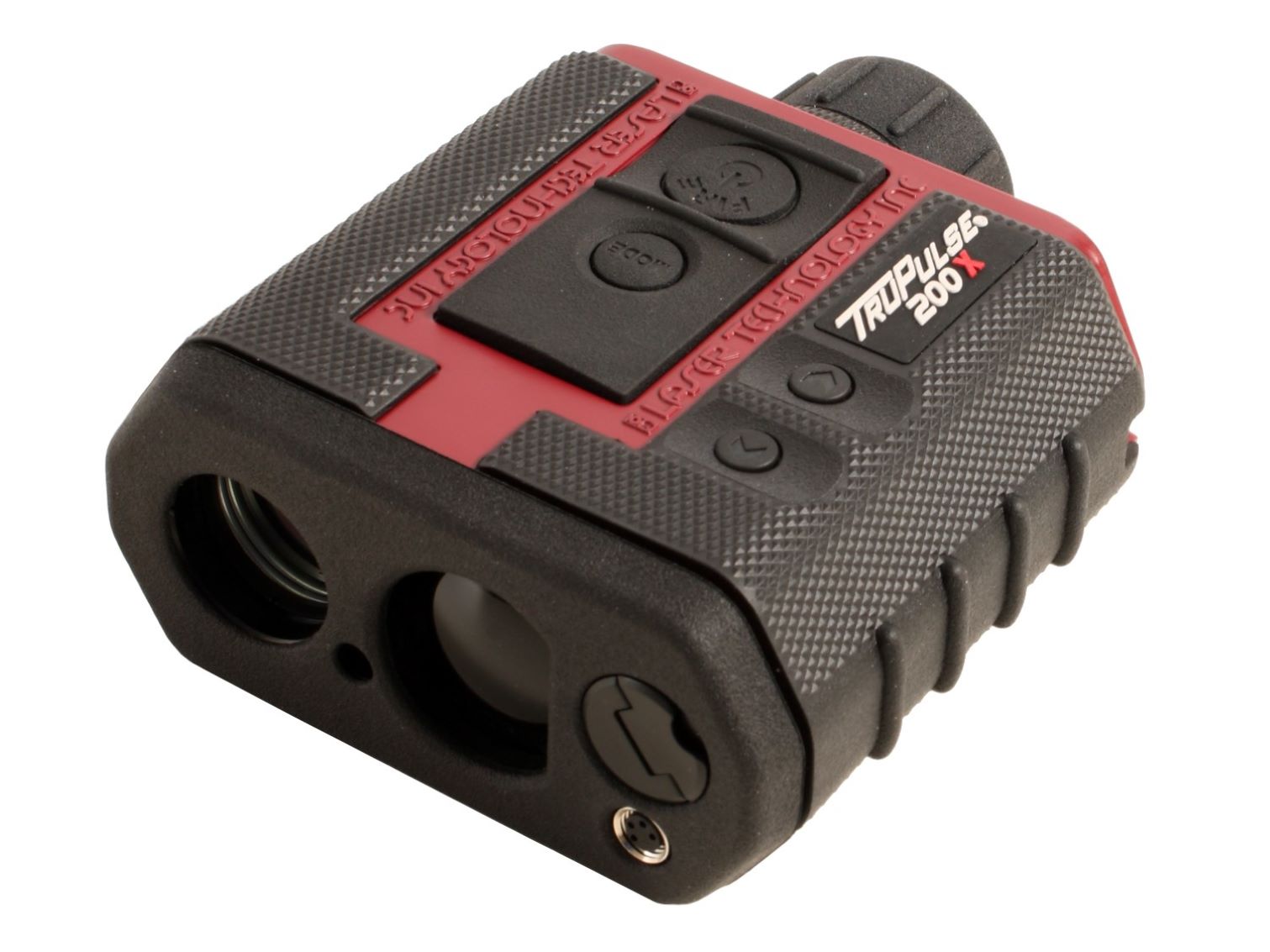

图柏斯TruPulse 200X（高精度）
|
图柏斯TruPulse 200X 高精度激光测距测高仪——测距更远、精度更高、全球领先
|
-
测距量程0-1900 m，精度 ±4 cm， 分辨率高达1cm；倾角量程 ± 85°，精度 ± 0.1°。
-

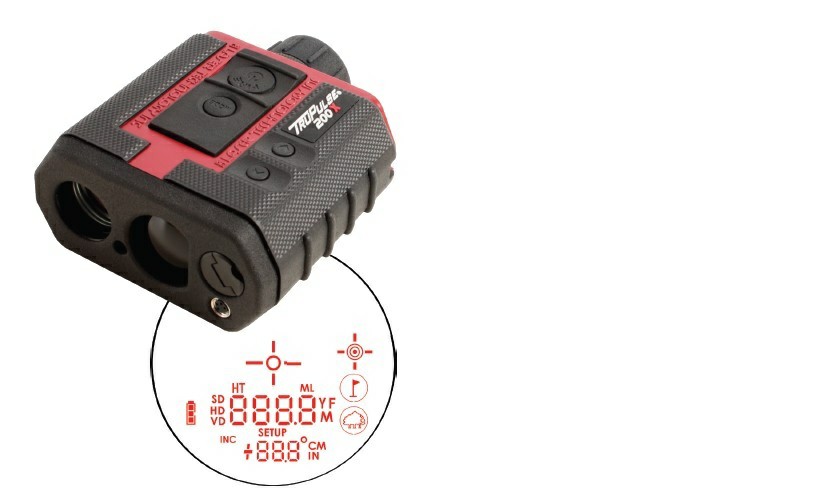

明亮红色LED显示，可适应任何光照环境。
-
单点测直线距(SD)/水平距(HD)/垂直距(VD)/倾角(INC或坡度百分比)、两点二维垂直向测跨距(ML)、 三点测高度(HT)。
-
一次测量，可以同时得到直线距/水平距/垂直距/倾角 (或坡度百分比)等参数值。
-
先进的TruTargeting 智能信号处理技术，瞬间反馈不同质量目标测量数据的精度等级。
-
具有标准、连续、近距、远距、过滤等五种目标模式，排除环境干扰，准确测得既定目标。
-
标配蓝牙和RS232 通讯接口，数据可实时传输至Tablet、PDA、PC、GPS等设备，用户可自定义通讯波特率。
-
带有电池电量指示，可设置阈值，并能进行恢复出厂设置操作。
-
防护等级提高，IP55的防护等级，更坚固耐用和防水，更安全。
|
|
|
|
图柏斯 TruPulse®200X的性能特征：
|
|
-
TruPulse 200X，更显著提升了测距能力和精度,性能出类拔萃且极具性价比。
-
IP55高防护等级，防水防尘，坚固耐用；明亮的红色LED显示，适应任何光照环境；横握操作，更符合操作习惯。
-
量程和精度显著提升: 一般目标量程远达1900米，一般目标，400米内精度高达4厘米，1000米内达15厘米，微小灰暗目标可达4～30厘米，分辨率均为1厘米。
-
TruTargeting智能信号处理技术：对既定目标可自动获取尽可能好的精度和距离值。
-
功能更全面：六种测量模式，可进行单点测斜距/倾斜角/水平距/垂直距、两点二维测跨距、三点测高等；除具有标准、连续、近距、远距、过滤等五种目标模式外，更可设定阈值，排除环境干扰，准确测得既定目标。
-
空间中垂直向两点间测跨距:可直接测量空间中垂直向两目标之间的直线距离(SD)/水平距(HD)/垂直距(VD)/倾斜角(INC)(或坡度)等；
-
同时带有蓝牙和RS232串口，并可设定波特率。
-
带有电池电量指示，并可进行恢复出厂设置操作。
-
配合Mapstar TruAngle和MapSmart采集软件，更可组成三维测量系统。
|

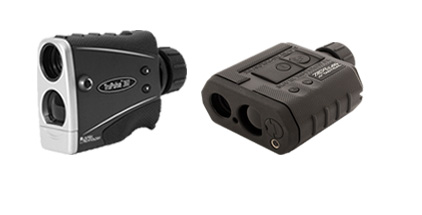

图柏斯TruPulse 360三维激光测量仪规格参数
|
图柏斯TruPulse®360 系列规格参数对照
|
|
|
|
|
|
型号
|
TruPulse360
图柏斯®360
|
TruPulse360R
图柏斯®360R
|
|
TruVector三轴电子罗经技术测量方位角
|
有
|
有
|
|
自动解算两目标点间斜距、水平距、垂直距和倾斜角
|
三维空间
|
三维空间
|
|
测距精度(高质反射目标）
|
± 20 cm
|
± 20 cm
|
|
测距精度(弱反射目标)
|
±100cm
|
±100cm
|
|
最大测距（反射性目标）
|
2000m
|
2000m
|
|
最大测距（非反射性目标）
|
1000m
|
1000m
|
|
倾斜角精度
|
± 0.25°
|
± 0.25°
|
|
方位角精度
|
<0.5° RMS
|
<0.5° RMS
|
|
RS232 串口通讯
|
有
|
有
|
|
蓝牙通讯
|
标配蓝牙
|
标配蓝牙
|
|
光学放大/内置显示器类型
|
7倍放大/LCD液晶显示
|
7倍放大/LCD液晶显示
|
|
视野
|
100m@915m处
|
100m@915m处
|
|
电池类型（可连续工作8小时）
|
(2)AA或（1）CRV3
|
（1）CR123A
|
|
防水/防护等级
|
IP54
|
IP56
|
|
工作温度
|
-20～60°C
|
-20～60°C
|
|
尺寸
|
12×5×9cm
|
13×5×11cm
|
|
重量
|
285g
|
385g
|

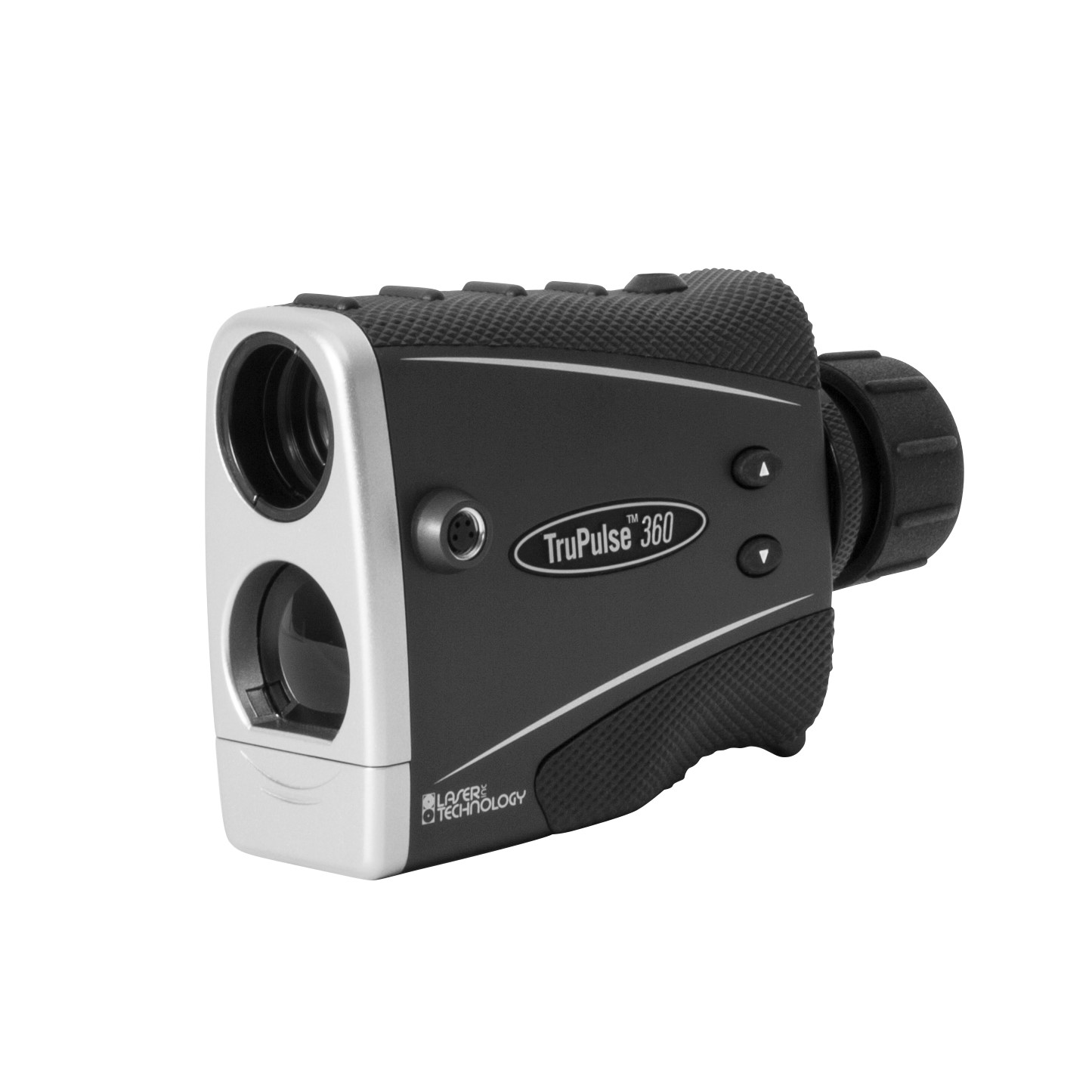

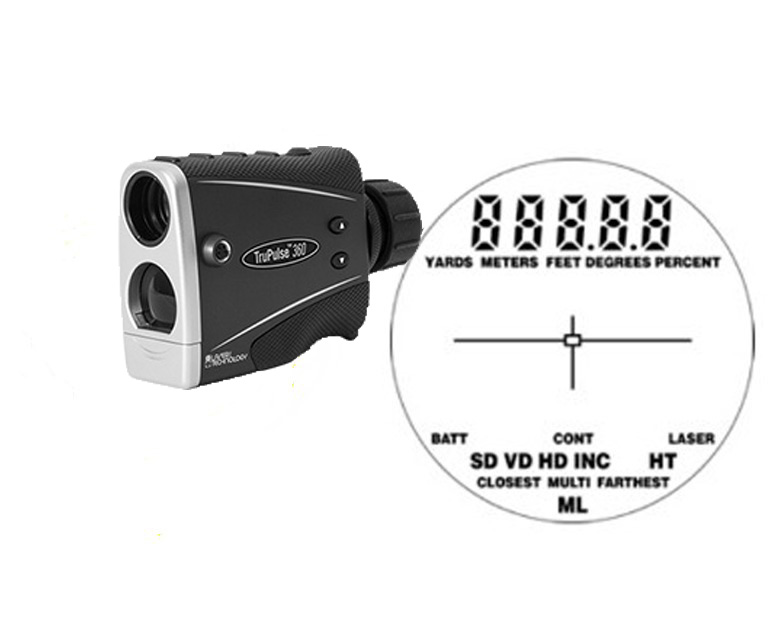

图柏斯TruPulse 360（三维）
|
图柏斯TruPulse 360 三维激光测量仪——功能全面，无可比拟的手持全站仪
|
-
集（测距传感器，三轴倾角传感器，三轴电子罗盘）于一体的三维测量仪，可测量任意两目标点间的跨度距离。
-
7倍光学放大，内置透明高清 LCD 显示屏，测量视线清晰，读数直观简单。
-
单点测直线距(SD)/水平距(HD)/垂直距(VD)/倾角(INC或坡度百分比)/方位角(AZ)、两点三维测跨距(ML)、三点测高度(HT)。
-
一次测量，可以同时得到直线距/水平距/垂直距/倾角 (或坡度百分比) /方位角等参数值。
-
先进的TruTargeting智能信号处理技术，瞬间反馈不同质量目标测量数据的精度等级。
-
采用TruVector三轴罗盘三轴倾角技术，无论任何姿态测量，圴可获得精确和重复性高的倾角和方位角。
-
具有标准、连续、近距、远距、过滤等五种目标模式，可排除环境干扰，准确测得既定目标。
-
标配蓝牙和RS232 通讯接口，数据可实时传输至 Tablet、PDA、PC、GPS
等设备，可作激光偏移量定位。
-
2年原厂保修服务。
|
|
|
|
图柏斯 TruPulse 360 的性能特征：
|
-
可进行单点测斜距（SD）、水平距（HD）、倾角（INC）、垂直距（VD)，三维两点跨距（3D ML）、三点测高（HT)等功能操作。
-
空间任意两点三维测跨距: 可直接测量空间任意两目标之间的直线距离(SD)/水平距(HD)/垂直距(VD)/倾斜角(INC)(或坡度)/方位角(AZ)等参数。
|

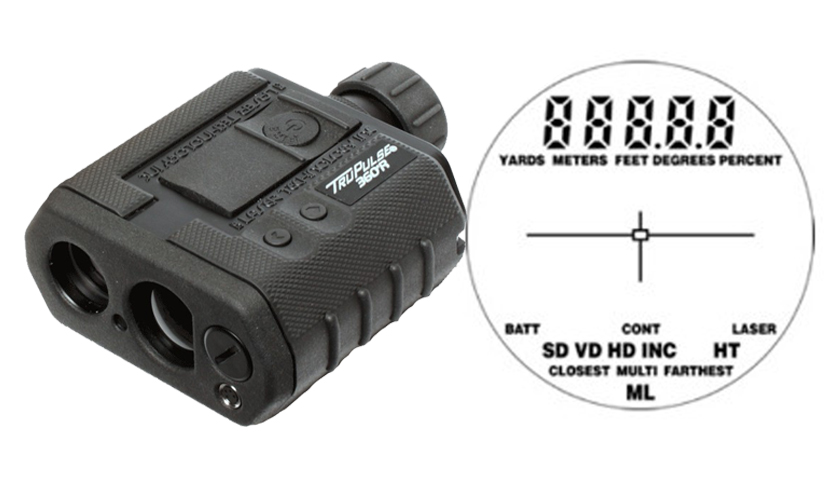

图柏斯TruPulse 360R（三维高防护）
|
图柏斯TruPulse 360R 三维激光测量仪 ——高防护，适于严酷环境使用的手持全站仪
|
-
测距量程0-1000 m，精度 ±20 cm， 倾角量程 ± 90°，精度 ± 0.25°。
-
可测方位角，精度＜0.5°RMS。
-
集（测距传感器，三轴倾角传感器，三轴电子罗盘）于一体的三维测量仪，可测量任意两目标点间的跨度距离。
-
7倍光学放大，内置透明高清 LCD 显示屏，测量视线清晰，读数直观简单。
-
单点测直线距(SD)/水平距(HD)/垂直距(VD)/倾角(INC或坡度百分比)/方位角(AZ)、两点三维测跨距(ML)、三点测高度(HT)。
-
一次测量，可以同时得到直线距/水平距/垂直距/倾角 (或坡度百分比) /方位角等参数值。
-
先进的TruTargeting智能信号处理技术，瞬时反馈不同质量目标测量数据的精度等级。
-
采用TruVector三轴罗盘三轴倾角技术，无论任何姿态测量，圴可获得精确和重复性高的倾角和方位角。
-
具有标准、连续、近距、远距、过滤等五种目标模式，可排除环境干扰，准确测得既定目标。
-
标配蓝牙和RS232通讯接口，数据可实时传输至Tablet、PDA、 PC、GPS
等设备，可作激光偏移量定位。
-
IP56防护等级，更坚固、更防水的设计，更适合恶劣的野外环境。
-
2年原厂保修服务。
|
|
|
|
|
|
